雙導柱液壓分散機【最新出品】
 |
【型號】FLSD

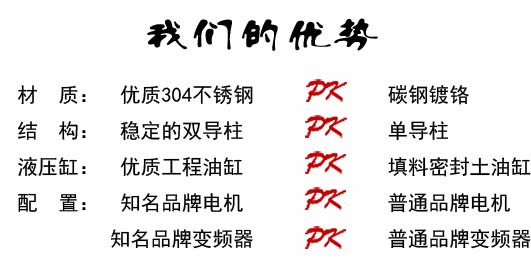

【特點】分散機具有“低故障率、高穩定性”的卓越性能，專利“雙導柱結構”可使液壓缸的活塞桿、油封免于承受側向力的作用，避免了密封圈在單導柱液壓升降結構中因?yàn)閭?cè)向力的作用發生不正常磨損或損壞。
【材質】304不銹鋼
|
【詳細資料】
●雙導柱液壓升降式分散機應用領域：
適用于乳品、膠體、涂料、染料、顏料、油墨、造紙、膠粘劑、汽車洗液、冰袋填充液等化工行業對液體及液--固相物料進行攪拌、溶解和分散。
●雙導柱液壓升降式分散機主要性能特點：
分散機之所以具有“低故障率、高穩定性”的卓越性能，來源于以下獨特的技術設計：

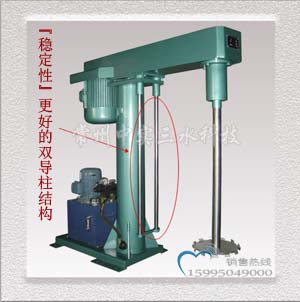

1、特色一：雙導柱結構（專利號ZL 2012 2 0524022.4）
液壓升降分散機，橫梁式動力傳動總成機構是一個頭重腳輕的結構，存在諸多不平衡的因素。

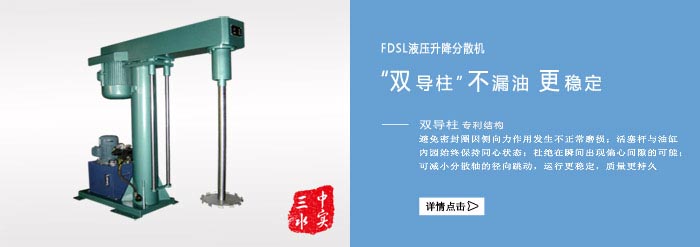

FLSD型雙導柱液壓升降分散機的雙導柱結構指液壓升降機構的導向裝置，液壓缸活塞桿位于兩個導柱之間。在升降過程中，液壓缸的活塞桿、油封因?yàn)殡p導柱的作用而免于承受側向力的作用，避免了密封圈在單導柱液壓升降結構中因?yàn)閭?cè)向力的作用發生不正常磨損或損壞；活塞桿與油缸內園始終保持良好的同心狀態，杜絕了在瞬間出現偏心間隙的可能性，有效確保液壓油的泄漏問題，有效地預防和避免了升降故障，并大大提高機器運行的穩定性和耐久性。
2、特色二：三軸承的分散動力頭結構
在液壓升降分散機的分散軸動力輸出軸的軸承座里，向下懸置的分散軸在高速旋轉過程中，始終對下端的支撐軸承構成強大的動不平衡作用力。
FLSD型雙導柱液壓升降分散機，采用三軸承的分散動力頭結構：在軸承座里的下端，設置了兩個軸承，其中一個是調心軸承，從而與上端部位的軸承構成了三軸承的分散動力頭結構。這種結構的最大好處，能大大減小分散軸的徑向跳動，提高運行穩定性、可靠性、耐久性。
3、特色三：自同心聯軸器
分散軸分為上、下兩體，其最大好處便于更換、維護、保養。
分為兩體的最大壞處，在于如果同心度出現問題，分散機將發生震動，嚴重的導致軸彎曲損壞。
采用我公司自主研發的自同心聯軸器，實現分散軸分為兩體的好處，又能確保上下軸同心，避免出現異常。
●雙導柱液壓升降式分散機技術規格表
|
規格型號
|
FLSD5.5
|
FLSD7.5
|
FLSD11
|
FLSD15
|
FLSD18.5
|
FLSD22
|
|
功率
|
5.5
|
7.5
|
11
|
15
|
18.5
|
22
|
|
轉速
|
1500
|
1500
|
1500
|
1500
|
1500
|
1500
|
|
分散盤外徑
|
250
|
250
|
250
|
350
|
350
|
350
|
|
升降行程
|
900
|
900
|
1000
|
1000
|
1100
|
1100
|
|
泵功率
|
0.55
|
0.55
|
0.55
|
0.75
|
0.75
|
0.75
|
|
拉缸容量（L）
|
≤600
|
≤600
|
≤800
|
≤1000
|
≤2000
|
≤2000
|
|
防 爆
|
可選擇
|
可選擇
|
可選擇
|
可選擇
|
可選擇
|
可選擇
|
|
調速方式
|
變頻
調速 |
變頻
調速 |
變頻
調速 |
變頻
調速 |
變頻
調速 |
變頻
調速 |
|
重量
|
500
|
600
|
800
|
900
|
1200
|
1300
|
●堅持技術創新，提供量身定制優質服務是我們的宗旨。
常州中實三水機械科技有限公司
公司電話：0519-83297822
聯系人：何先生
手機：15995049000
